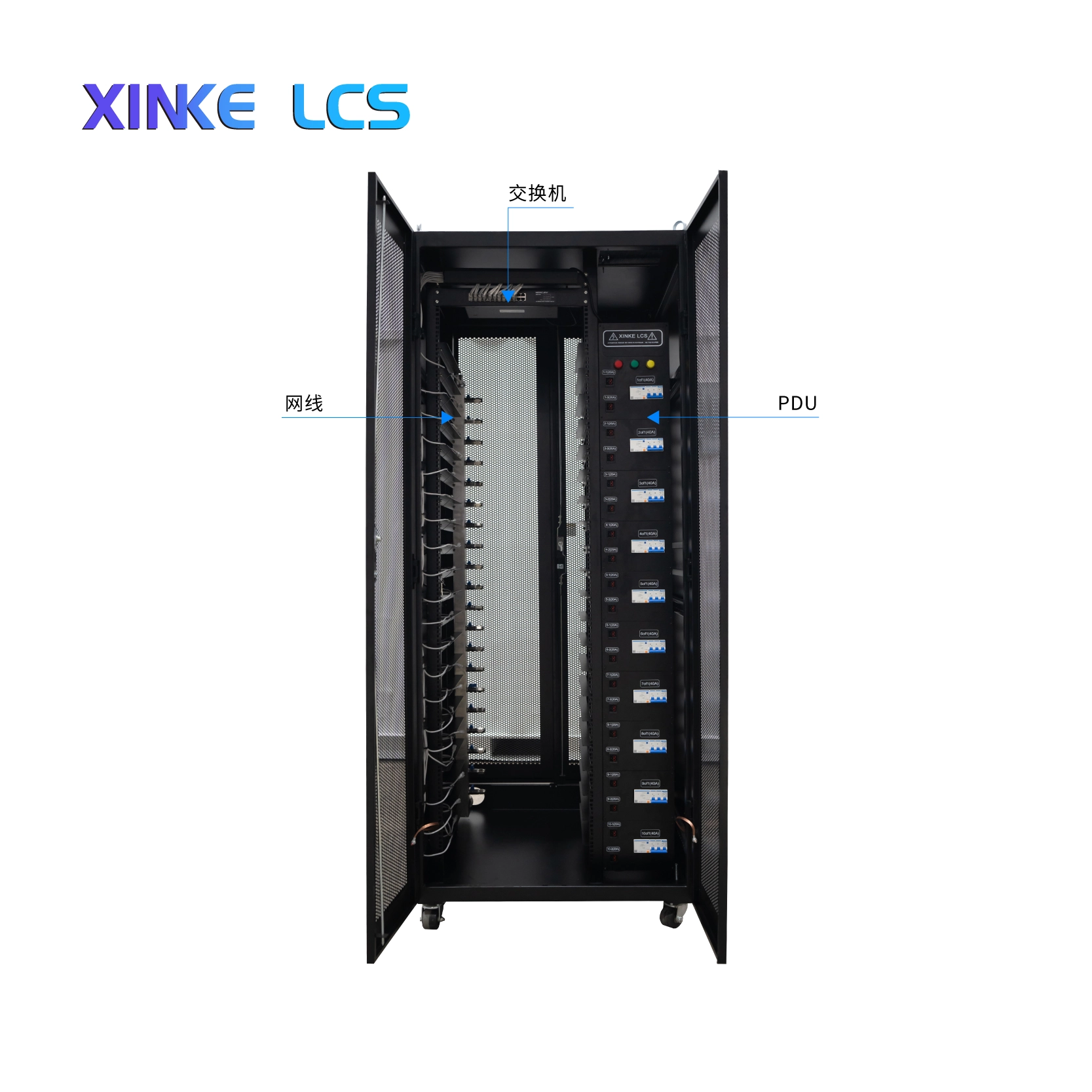

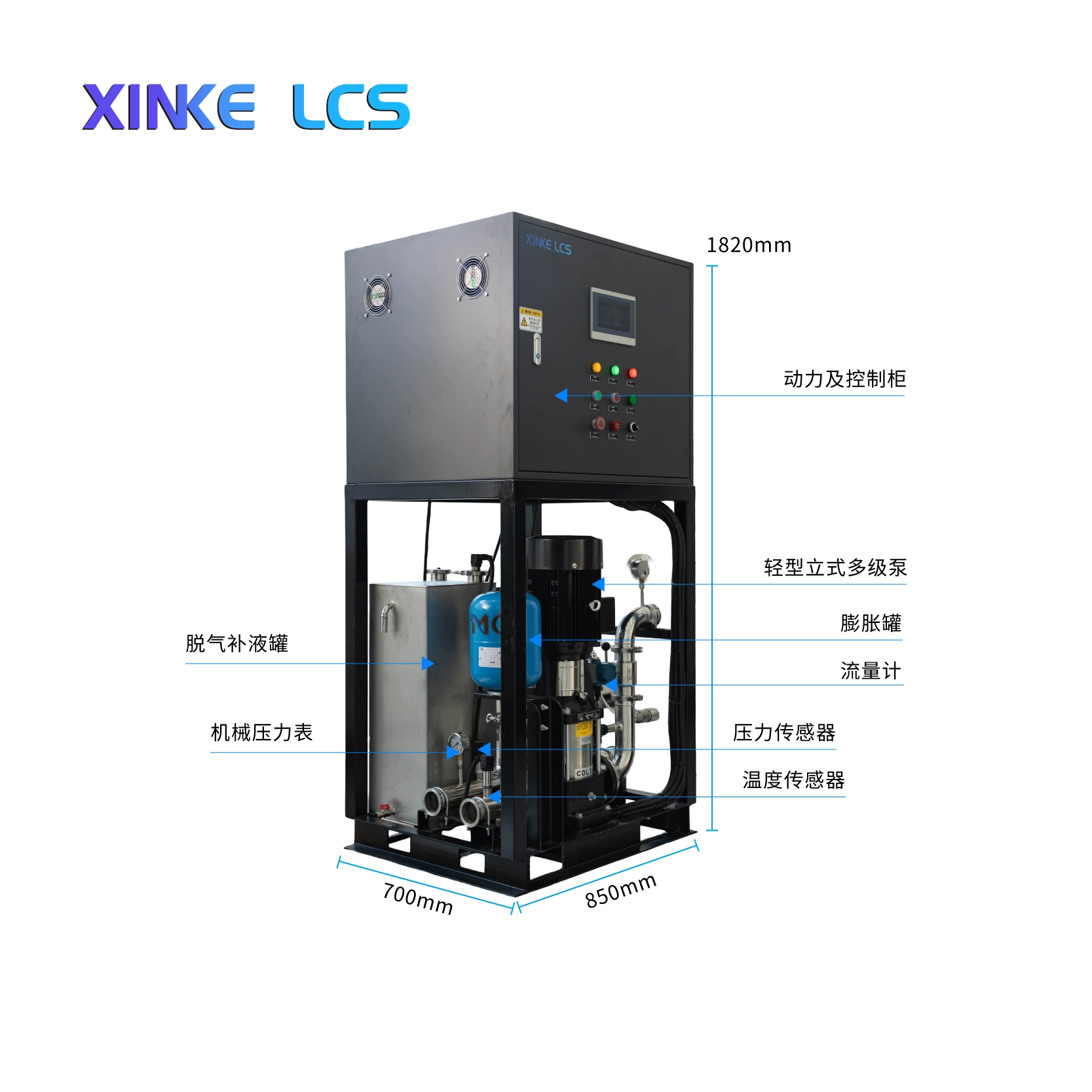

本设备是为蚂蚁水冷3U服务器设计的13机位专属机柜,配置CSA认证,CE认证,满足全球场地快速部署需求。机柜, CDU (集成了泵站和控制柜) ,动力系统及冷却系统模块化,实现了液冷系统的多样化组合,如单台CDU可拖多台机柜。
标准配置包含 XINKE SMART 智能管理系统，可实现 24 小时无人值守运行。
- 系统可检测电源电压，并在过压或欠压情况下自动停机保护。
- 支持功率与能耗统计，用户可查看累计耗电量及实时功率数据。
- 具备可视化运行状态监测功能，可实时显示压力、温度、流量等参数，并支持数据存储及历史曲线查询，方便追溯与分析。
- 配备恒压控制功能，可根据预设参数自动补液与泄压，确保系统稳定运行。
- 循环泵支持双模式运行：可手动设置频率，或根据预设流量自动调节频率。
- 配备漏液检测功能，一旦检测到泄漏，将立即报警并自动停机，有效防止设备损坏及安全隐患。

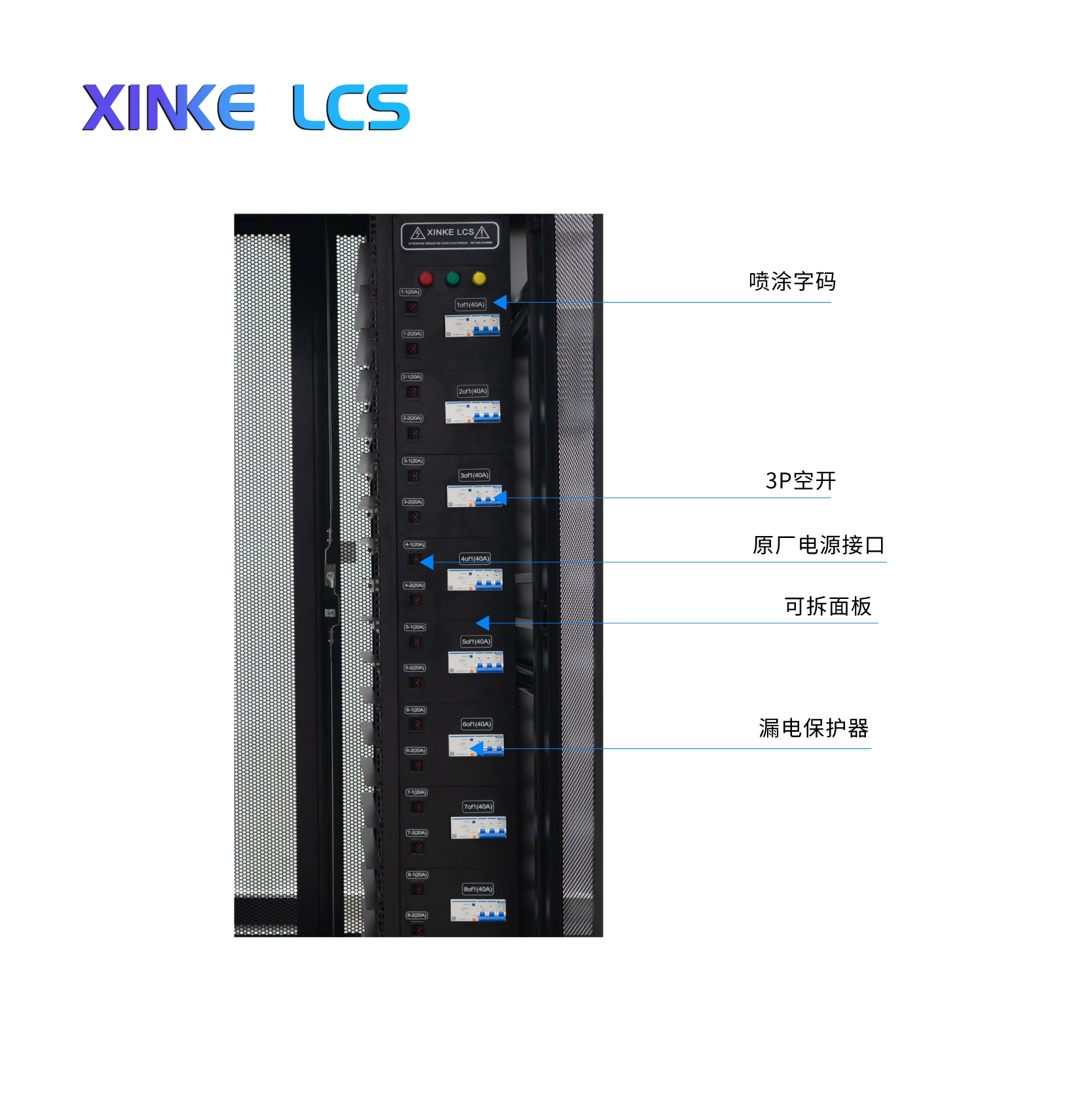

- 服务器机柜电源采用剩余电流断路器，可根据系统运行状态自动分合闸，提供可靠的供电保护。
技术参数
| 参数 | 数值 | 单位 |
|---|---|---|
| 外部尺寸 | L:850 × W:1000 × H:2130 | mm |
| 内部尺寸 | L:800 × W:950 × H:2080 | mm |
| 重量 | 230 | KG |
| 装机容量 | 13 | PCS |
| 装机功率 | 143 | kW |
| 轻型立式多级泵功率 | 4 | kW |
| 补液泵功率 | 0.2 | kW |

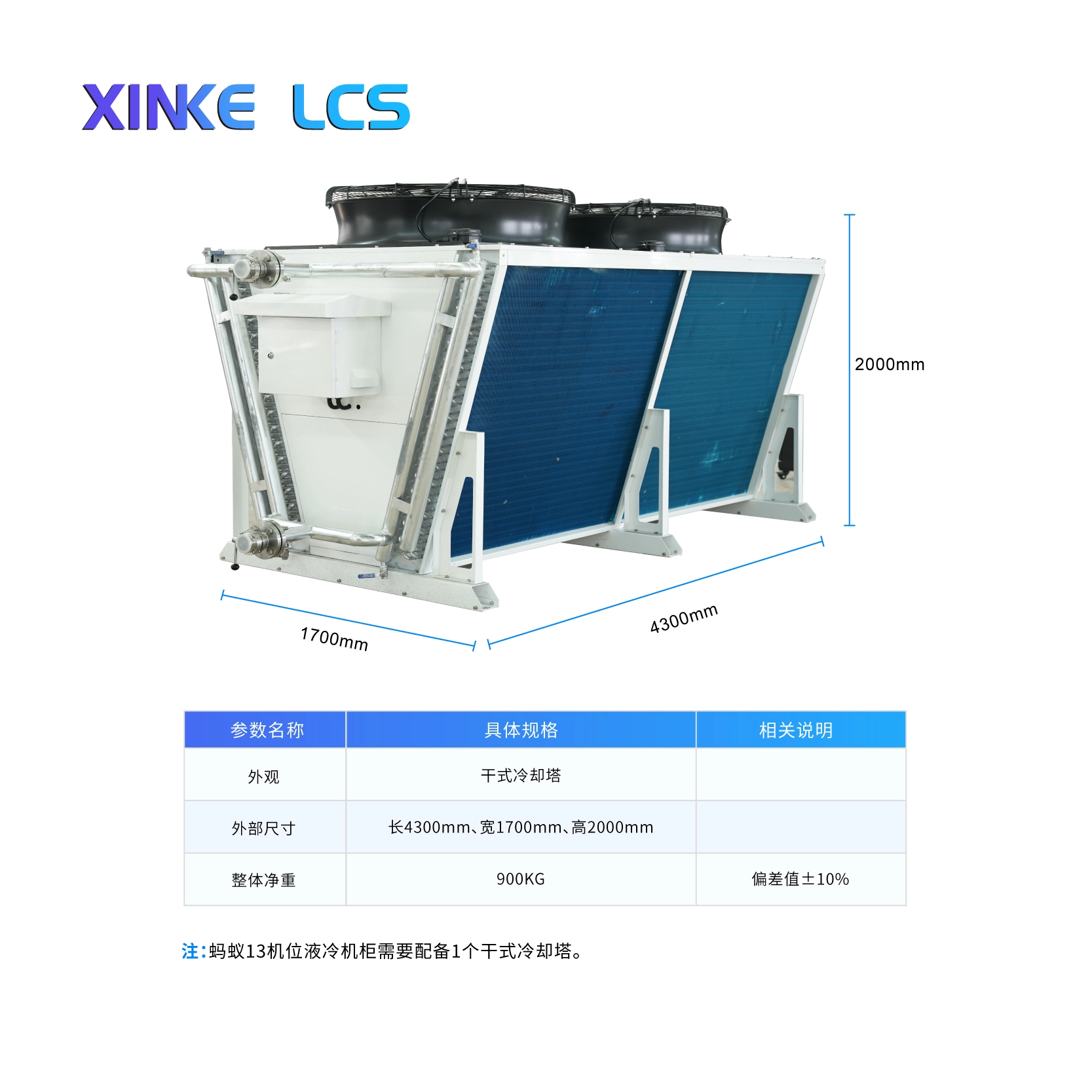

| 干式冷却塔风机总功率 | 12.45 | kW |

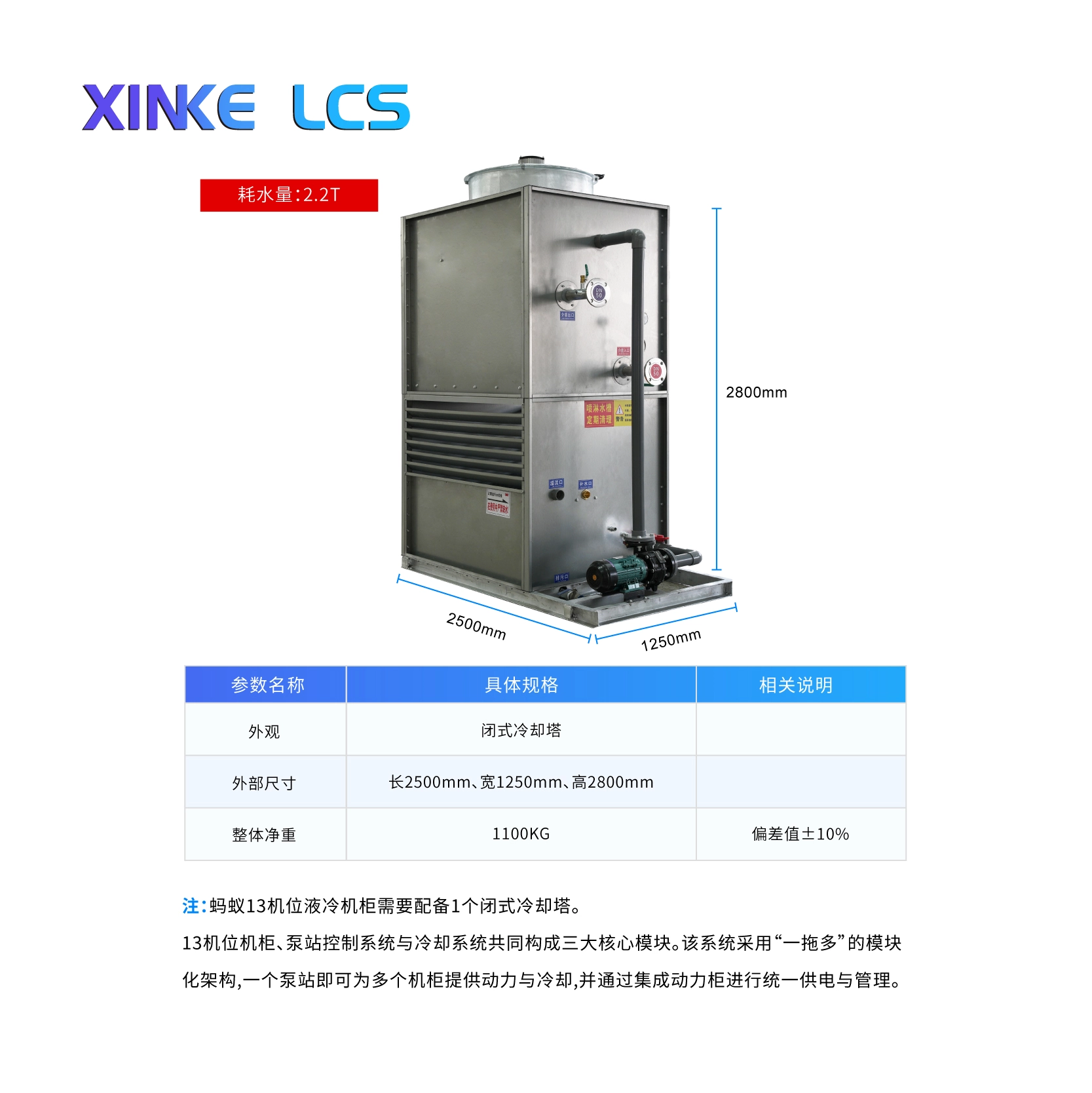

| 闭式冷却塔风机总功率 | 2.2 | kW |
| 闭式冷却塔喷淋泵总功率 | 0.75 | kW |
| 系统管路压力 | 0.2–0.4 | MPa |
| 系统运行温度范围 | 22–42 | ℃ |
| 单机冷却液循环需求 | ≥0.5 | m³/h |
| 系统内循环冷却液总需求 | ≥0.27 | m³ |
| 塑壳断路器 | --- | A |
| 剩余电流保护断路器 | 400 | A |
| 接触器 | 9 | A |
| 中间继电器 | 24 | V |
| CUL 认证变频器 | 380 | V |
标准机架内的蚂蚁液冷方案 —— 3U 高密承载 · 冷板换热 · 水电隔离
产品概述
蚂蚁 3U 13 机位液冷单元是芯科智能面向区块链矿场打造的标准机架式液冷方案，采用 3U 标准尺寸设计，单台承载 13 机位蚂蚁系列矿机，可安装于标准机柜与机架内，实现室内高密度、标准化液冷部署。产品延续蚂蚁兼容系列的核心基因：比特大陆官方配件（凌科航空插头、正泰电器）、304 不锈钢管路与水电隔离设计，从接口到管路、从电气到水路全面保障安全稳定。
单元采用冷板式液冷换热，矿机满负荷运行温度稳定，告别传统风冷的噪音与积热困扰；多台单元组合即可构成整架液冷部署，配合液冷机柜、液冷集装箱与 CDU，覆盖从单架到整场、从小型矿场到规模算力中心的全场景需求，是矿场利用现有标准机架快速升级液冷的理想选择。
核心特点
01 3U 标准尺寸，13 机位高密承载：采用 3U 标准机架式设计，单台承载 13 机位蚂蚁系列矿机，可直接安装于标准机柜与机架，在有限空间内实现高密度液冷部署。
02 冷板液冷换热，安静高效：冷板式液冷换热，矿机热量经冷板高效导出，满负荷运行温度稳定；无风扇噪音与风道积热困扰，算力运行更安静、更稳定。
03 比特大陆官方配件，原厂品质保障：采用比特大陆官方配件：凌科航空插头、正泰电器，接口兼容性与元器件品质均有原厂背书，长期满负荷运行依然稳定可靠。
04 水电隔离设计，安全运行无忧：水路与电路物理隔离，杜绝水电路交叉安全隐患，保障矿机设备与运维人员安全，满足矿场高强度、长时间运行要求。
05 304 不锈钢管路，纯净无污染：管路采用 304 不锈钢材质，系统洁净、耐腐蚀、无污染，保障冷却液品质与换热效率，长期运行不结垢、不泄漏。
06 标准机架部署，安装维护便捷：3U 标准尺寸适配通用机柜，安装简单、布局规整；单台单元独立成组，矿机安装与维护互不干扰，运维效率高。
07 灵活组合，按需扩容：多台单元组合安装于标准机架，按矿场规模灵活扩展；与液冷机柜、液冷集装箱、CDU 等产品协同，构建完整液冷体系。
08 精工制造，全生命周期服务：严格执行 ISO9001 标准与四重检验把关，关键尺寸精度达 ±0.1mm 级；提供 2 年质保与 7×24 小时服务响应，国内 365 天免费上门服务。
技术参数
| 参数项目 | 规格参数 |
| 设备定位 | 3U 标准机架式液冷单元（蚂蚁系列矿机专用） |
| 机位容量 | 13 机位（兼容蚂蚁系列主流矿机型号） |
| 安装形式 | 3U 标准尺寸，安装于标准机柜 / 机架 |
| 散热形式 | 冷板式液冷换热 |
| 管路材质 | 304 不锈钢管路（洁净、耐腐蚀、无污染） |
| 核心配件 | 比特大陆官方配件：凌科航空插头、正泰电器 |
| 安全设计 | 水电隔离设计，水路电路物理分离 |
| 智能管控 | 可选配 XINKE SMART 智能管理系统（无人值守） |
| 安全防护 | 可选配漏液检测与预警 |
| 扩展方式 | 多台组合安装于标准机架，按需扩容 |
| 适用场景 | 矿场机房标准机架液冷部署 |
| 质量保证 | 2 年质保，7×24 小时服务响应 |
注：以上为典型配置参数，具体以项目定制方案为准。
工作原理与系统定位
蚂蚁 3U 13 机位液冷单元安装于标准机架内，构成冷板液冷回路：矿机热量经液冷板传递给冷却液，304 不锈钢管路将冷却液汇集至机架级 CDU / 泵站，经换热后由室外干式冷却塔等散热终端排放至环境；水电隔离设计保障电气安全，智能管控系统实时监测运行状态，异常自动告警。多台单元组合即可构成整架、整排液冷部署，与液冷机柜、液冷集装箱共同构成蚂蚁系列完整液冷产品矩阵，帮助矿场以更低门槛迈入液冷时代。
应用场景
- 标准机架内蚂蚁矿机高密度液冷部署
- 矿场机房模块化液冷建设
- 传统风冷机房向液冷的平滑升级
- 中小规模矿场快速上液冷
- 与液冷机柜、液冷集装箱组合的规模化部署
服务与保障
- 2 年质保，7×24 小时服务响应
- 国内 365 天免费上门服务，覆盖项目全生命周期
- 全方案定制：机位、接口、外观、管路布局均可深度定制
- 标准产品 7-15 天交付，大型定制项目 30-45 天闭环交付
- 产品远销全球 30 多个国家和地区
